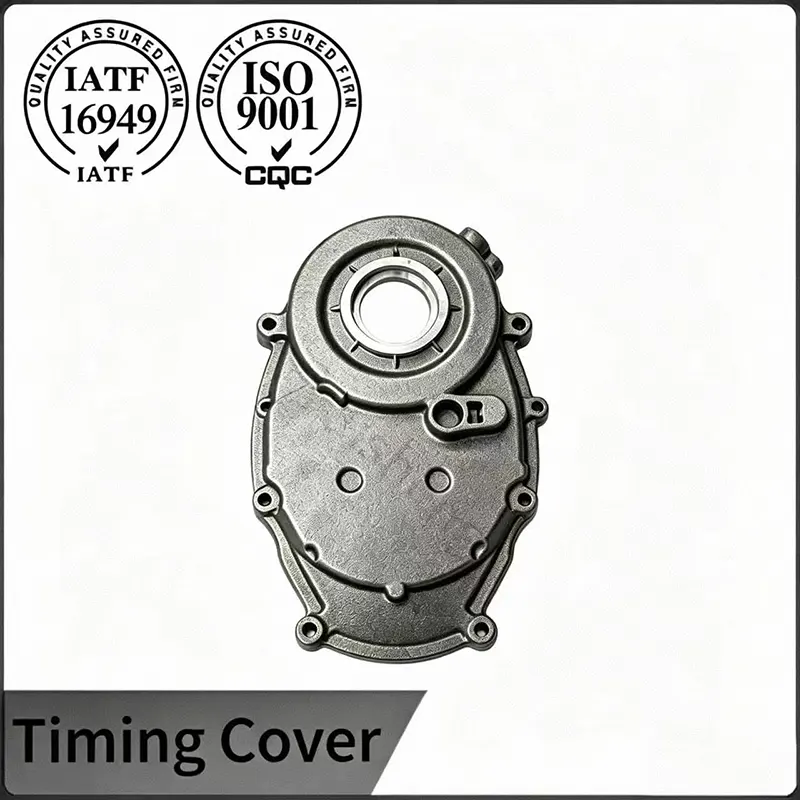

Couvercle de distribution en fonte

Nos carters de distribution en fonte sont spécialement conçus pour les applications lourdes et à couple élevé, notamment les motos, les camions et les équipements de construction. Fabriquée en fonte de haute qualité selon les normes IATF 16949, chaque unité est soumise à un usinage de précision et à des tests de pression pour garantir la rigidité, l'étanchéité à l'huile et la fiabilité à long terme dans des conditions de vibrations et de cycles thermiques extrêmes. Nous proposons des modèles standard et entièrement personnalisables.

Spécifications du produit

Pratique de fonderie et conditionnement des matériaux

Les couvercles sont moulés à partir d'une fonte grise conforme à la norme HT250, choisie pour sa combinaison de résistance à la compression et de capacité d'amortissement des vibrations. La fusion a lieu dans un four à induction électrique où l'équivalent en carbone et la teneur en silicium sont maintenus dans des bandes étroites, favorisant une matrice entièrement perlitique avec du graphite en paillettes de type A. Les barres d'essai coulées à partir de chaque chaleur subissent une évaluation de traction et une mesure de dureté, confirmant des valeurs supérieures à 250 MPa et 190 HBW respectivement. Après le découpage, les pièces moulées brutes sont chargées dans un four de recuit continu pour un cycle de détente sous-critique à 520 degrés Celsius. La rampe lente et le trempage contrôlé détendent les contraintes résiduelles de la solidification, garantissant que les surfaces critiques des brides restent plates lors de l'usinage ultérieur et tout au long des cycles thermiques du moteur.

Stratégie d'usinage et assurance dimensionnelle

Une fois les pièces moulées refroidies, le rail de joint, les alésages de chevilles et le modèle de trous de boulons sont finis en un seul serrage sur un centre d'usinage horizontal. Cette approche élimine les erreurs d'empilement entre les opérations et garantit que le couvercle s'aligne de manière concentrique avec l'axe du joint de vilebrequin. Une machine à mesurer tridimensionnelle vérifie la première pièce de chaque configuration, vérifiant que la planéité sur tout le périmètre d'étanchéité ne dépasse pas 0,08 millimètre et que les positions des trous de boulons s'écartent de moins de 0,12 millimètre par rapport à la valeur nominale. Des contrôles de routine en cours de processus avec une jauge go/no go sur le diamètre de l'alésage du joint garantissent un ajustement serré cohérent pour le joint d'huile de vilebrequin avant. Après l'usinage, chaque couvercle est soumis à un test d'étanchéité pneumatique sous une pression d'air de 0,4 bar tout en étant immergé dans l'eau, sans dégagement de bulles requis pour l'acceptation.

Historique de fabrication et documentation

La cellule de production opère dans une installation certifiée IATF 16949 dédiée aux pièces automobiles moulées et usinées avec précision depuis plus de 25 ans. Les températures des matières premières sont vérifiées par spectroscopie d'émission optique, et le rapport chimique résultant est conservé dans un dossier avec le diagramme du four et le journal de détente. Chaque carter de distribution porte un code de lot permanent qui permet de récupérer le dossier de fabrication complet, depuis la date de coulée en fonderie jusqu'aux données d'inspection finale. Ce cadre de traçabilité prend en charge la soumission complète PPAP niveau 3 pour les programmes d'équipement d'origine, donnant aux groupes d'ingénierie l'accès aux diagrammes de flux de processus, aux documents PFMEA et aux études de capacité statistique.

Pourquoi choisir Maisheng ?

1. Équipe d'ingénierie automobile professionnelle avec une riche expérience dans le développement d'un couvercle de distribution en fonte

2. Solutions techniques personnalisées pour répondre aux diverses demandes de production et d'applications

3. Capacité indépendante de développement de nouveaux produits pour lancer de nouveaux styles efficacement

4. Inspection de qualité à 100 % pour maintenir des performances stables du produit.

5. Garantie formelle du produit pour protéger les intérêts légitimes des acheteurs

6. Système logistique mature pour prendre en charge une livraison des commandes stable et rapide

FAQ

1.Quelles sont les principales caractéristiques des carters de distribution en fonte ?

R : Les carters de distribution en fonte présentent une résistance structurelle ultra-élevée, une forte résistance aux chocs, une excellente stabilité à des températures et des pressions extrêmement élevées et un taux de déformation extrêmement faible. Ils ont de bonnes performances d'amortissement des vibrations, ne sont pas faciles à vieillir ou à endommager et peuvent s'adapter à des conditions de travail difficiles à long terme.

2.Pourquoi les moteurs lourds préfèrent-ils les carters de distribution en fonte ?

R : Les moteurs lourds tels que les camions, les machines d’ingénierie et les machines agricoles génèrent un couple énorme, de fortes vibrations et une chaleur élevée lors d’un fonctionnement à long terme. Le matériau en fonte peut résister à la fatigue structurelle causée par les vibrations à long terme, éviter les fissures de la coque et les fuites d'huile et maintenir des performances d'étanchéité et de protection stables dans des conditions de travail difficiles.

3.Quelle est la durée de vie d'un carter de distribution en fonte ?

R : Dans le cadre d'une installation standard et d'un entretien normal, la durée de vie d'un carter de distribution en fonte est fondamentalement la même que celle du moteur. Il s'agit du type le plus durable parmi tous les carters de distribution, et les dommages sont presque causés par un impact externe, une mauvaise installation ou une corrosion grave à long terme.

4.Quelles étapes d'installation empêchent la défaillance du joint et l'infiltration d'huile ?

R : Commencez par nettoyer la face du bloc moteur et la bride du couvercle avec un grattoir en plastique pour éliminer toute trace d'ancien matériau de joint. Appliquez un cordon continu du mastic anaérobie spécifié sur la bride si la conception l'exige, puis placez un nouveau joint. Enfilez tous les boulons à la main avant de les serrer en trois étapes égales avec une clé dynamométrique calibrée, en suivant un motif croisé en partant du centre vers l'extérieur. Après le premier cycle de chauffage complet, vérifiez à nouveau le couple des boulons à température ambiante pour compenser la compression du joint. Évitez d'utiliser des outils à percussion, qui peuvent fissurer la fonte au niveau des bossages des boulons.
