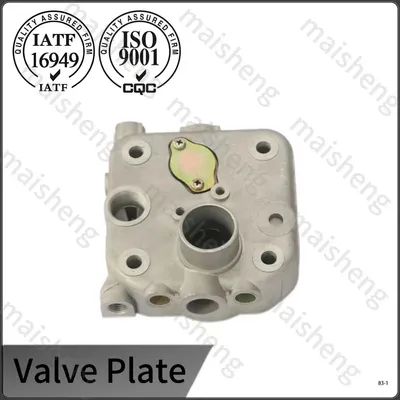

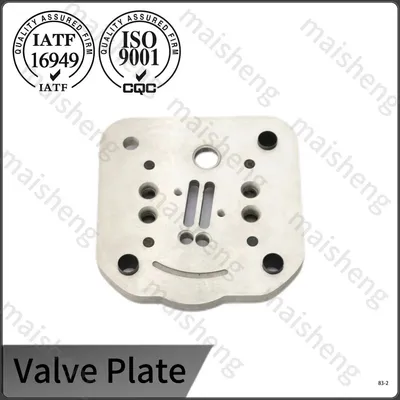

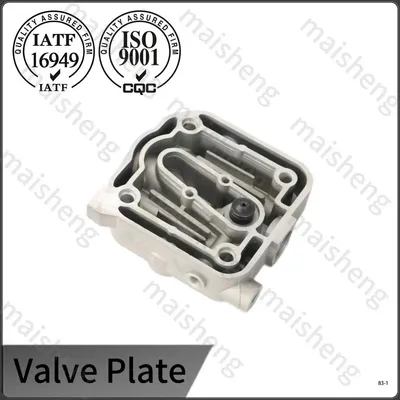

Plaque de valve en alliage d'aluminium

Conçue pour répondre aux diverses demandes d'assemblage de moteurs, notre plaque de soupape en alliage d'aluminium subit un traitement de trempe standardisé pour améliorer la rigidité structurelle face aux fluctuations fréquentes de pression. La finition de surface lisse élimine les bavures qui peuvent endommager les composants internes lors d'un mouvement alternatif. Notre usine effectue une vérification des échantillons avant la production de masse et vérifie la planéité un par un après le traitement, conservant ainsi une précision de correspondance stable pour le remplacement du marché secondaire et l'assemblage de l'équipement d'origine.

Composition de l'alliage et processus de trempe

La plaque commence par une feuille d'alliage d'aluminium 6061, sélectionnée pour sa teneur équilibrée en silicium et en magnésium qui permet une réponse fiable au durcissement par précipitation. Les blancs sont traités en solution à 530 degrés Celsius dans un four à air contrôlé, maintenus pendant 45 minutes, puis trempés dans l'eau à température ambiante. Un vieillissement artificiel s'ensuit à 175 degrés Celsius pendant huit heures, entraînant la formation de fins précipités de Mg2Si dans toute la structure des grains. Cette trempe T6 offre une résistance à la traction proche de 310 MPa et une dureté Brinell supérieure à 95 HBW, conférant à la plaque la rigidité mécanique nécessaire pour résister aux impacts répétés d'ouverture de vanne sans déformation plastique. Des échantillons aléatoires de chaque lot vieillissant sont soumis à une mesure de conductivité à l'aide d'un équipement à courants de Foucault, garantissant que le cycle de précipitation est complètement saturé avant que les pièces ne passent à l'usinage.

Préparation de surface et contrôle des bavures

Après le traitement thermique, les surfaces vierges sont découpées à la volée sur les deux faces pour éliminer la couche décarburée et obtenir une épaisseur de départ constante. L'ébavurage est effectué avec une combinaison de culbutage vibrant et de brossage manuel sous grossissement, ciblant les bords des ports et les bords des trous de boulons où les bavures résiduelles pourraient se détacher et contaminer le circuit d'huile du compresseur. Une inspection par projecteur de profil sur une échelle de grossissement 20x vérifie que tous les rayons de bord se situent dans un chanfrein de 0,1 à 0,2 millimètres, éliminant ainsi les sources de contraintes. La rugosité de surface finale, mesurée avec un profilomètre à stylet de contact sur les voies de scellement, reste inférieure à Ra 0,8 micron. Cette finition en plateau permet au clapet de la valve de s'asseoir uniformément et réduit les chemins de fuite pendant la course de compression.

Spécifications du produit

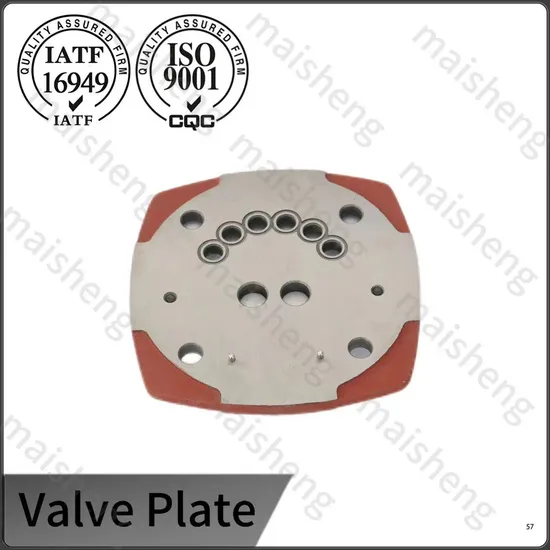

Cette plaque de soupape en alliage d'aluminium de la série VP057, associée à des composants d'étanchéité en caoutchouc de haute qualité, est un composant central de précision spécialement développé pour les systèmes de refroidissement automobiles, garantissant un fonctionnement stable et efficace de l'ensemble de l'ensemble de refroidissement.

Plus de plaque de valve en alliage d'aluminium

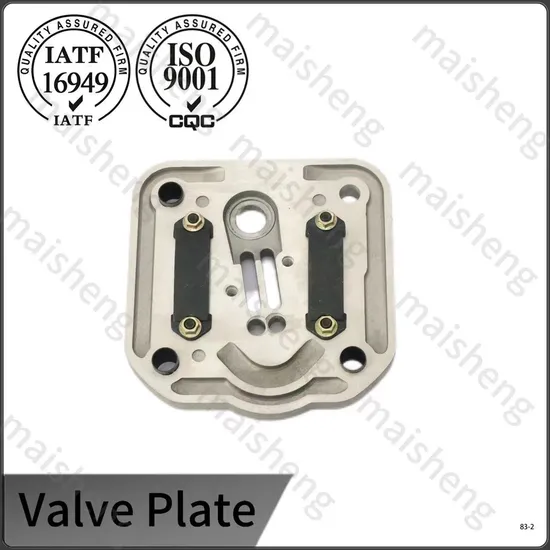

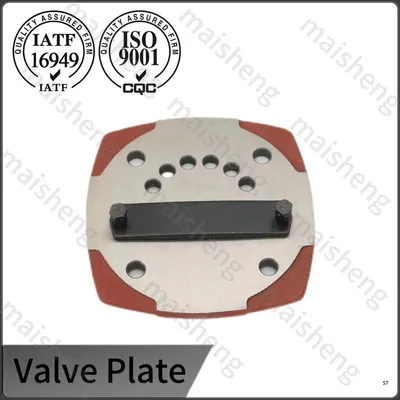

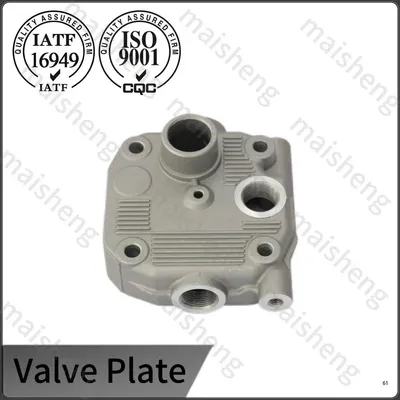

La plaque de valve en alliage d'aluminium finement usinée présente une surface lisse et une tolérance dimensionnelle précise après un traitement rigoureux.

Métrologie dimensionnelle et traçabilité des lots

La planéité est inspectée sur chaque pièce à l'aide d'une source de lumière monochromatique au sodium et d'un plan optique de précision connue. Le motif de franges d'interférence résultant doit montrer des bandes droites et parallèles sans boucles fermées, indiquant un écart total inférieur à 5 microns. Les entraxes des trous sont vérifiés sur une machine à mesurer tridimensionnelle dans une pièce à température contrôlée, en faisant référence au profil extérieur comme donnée principale. Les dimensions critiques sont enregistrées dans une base de données de contrôle statistique des processus, où les limites de contrôle sont fixées à plus ou moins trois écarts types. Chaque plaque reçoit un identifiant de lot gravé au laser qui renvoie au certificat de matière première, au journal de traitement thermique, à la version du programme d'usinage et à l'image optique de planéité. Ce parcours historique, géré dans le cadre de notre système certifié IATF 16949, reste accessible pendant toute la durée de vie du produit et prend en charge les demandes de documentation OEM PPAP.

Expérience de l’entreprise et expertise en matière de systèmes de refroidissement

Avec plus de 25 ans d'expérience dans la production de composants automobiles de précision, l'usine a accumulé des connaissances approfondies en matière d'applications spécifiques à la dynamique des soupapes de compresseur. Nos ingénieurs maintiennent une bibliothèque de référence de fréquences propres des clapets et d'exigences de pression de siège pour les modèles de compresseurs courants, permettant un dimensionnement rapide d'une plaque qui évite les vibrations résonnantes dans la plage de vitesse de fonctionnement du moteur. La même cellule de fabrication qui produit des carters d'huile et des carters de distribution en aluminium sous la certification IATF 16949 gère l'usinage des plaques de soupape, garantissant que les contrôles de processus tels que la surveillance de la concentration du liquide de refroidissement, le suivi de la durée de vie des outils et les études de répétabilité des jauges en cours de processus sont appliqués de manière cohérente. Lorsqu'une nouvelle conception de plaque est soumise pour la production, un rapport d'inspection du premier article et une étude de capacité avec un échantillon minimum de 100 pièces sont compilés et examinés avant la sortie en série.

FAQ

1. Quelles étapes opératoires standardisées sont nécessaires pour installer une plaque de soupape en alliage d'aluminium ?

R : Nettoyez soigneusement les surfaces de montage du cylindre et de la culasse pour éliminer les dépôts de carbone, les débris métalliques et la saleté résiduelle ; installez les roseaux d'admission et d'échappement en fonction du sens du flux d'air, puis placez la plaque de soupape dans la bonne orientation avant-arrière ; serrer les boulons de fixation en croix en plusieurs étapes en suivant le couple spécifié dans le manuel de l'équipement ; terminer l’assemblage de la tête de pompe et effectuer un test d’étanchéité à l’air au ralenti avant l’opération formelle.

2. Quels signaux de fonctionnement anormaux indiquent que la plaque de soupape en alliage d'aluminium est endommagée ?

R : Le compresseur d'air ne peut pas atteindre la pression de service nominale et fonctionne sans arrêt pendant une longue période ; sifflement continu et évident de fuite d'air au niveau du joint de la tête de pompe ; bruit anormal d'impact métallique pointu pendant la compression ; la température de la tête de pompe augmente rapidement après le démarrage avec une odeur de brûlé ; le volume d’air à la sortie d’air chute fortement et les outils pneumatiques manquent de puissance.

3. Quel est l'intervalle recommandé pour remplacer la plaque de soupape dans un compresseur régulièrement entretenu ?

R : Pour les compresseurs de climatisation de voitures particulières, la plaque de soupape est généralement inspectée après 60 000 kilomètres ou 36 mois, selon la première éventualité. Les véhicules de flotte circulant dans des environnements très poussiéreux ou salés côtiers peuvent nécessiter une inspection à 40 000 kilomètres. La mesure de la planéité de la plaque et de l'écart de levage des roseaux pendant le service détermine si un remplacement est nécessaire ; une plaque avec plus de 0,01 millimètre de coupelle ou avec des marques d'impact visibles sur la bande d'étanchéité doit être renouvelée pour restaurer la pleine performance de pompage.

4. Comment l'usine gère-t-elle les conceptions de plaques personnalisées pour les modèles de compresseurs obsolètes ?

R : Les clients peuvent fournir un échantillon original ou un dessin dimensionnel détaillé. Notre processus d'ingénierie inverse comprend la numérisation 3D de la plaque d'échantillon, la création d'un modèle CAO et la vérification des dimensions fonctionnelles critiques par rapport à la disposition des cylindres du compresseur. Un lot prototype de cinq à dix plaques est ensuite usiné, testé pour l'ajustement et la planéité, et envoyé au client pour un assemblage d'essai. Une fois le prototype approuvé, les dimensions finales et les spécifications de finition de surface sont verrouillées dans un plan de contrôle de production, et l'ensemble de montages et d'outils dédiés est archivé pour des commandes répétées.
