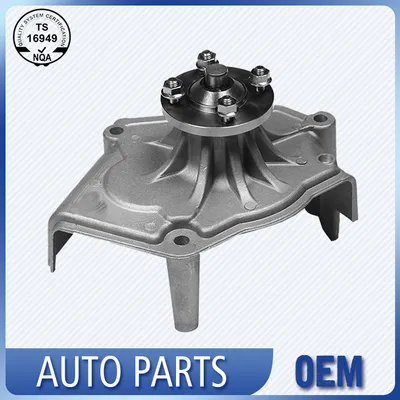

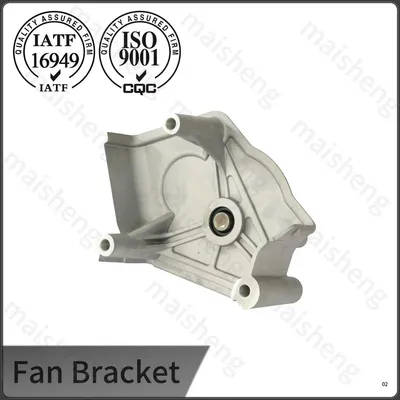

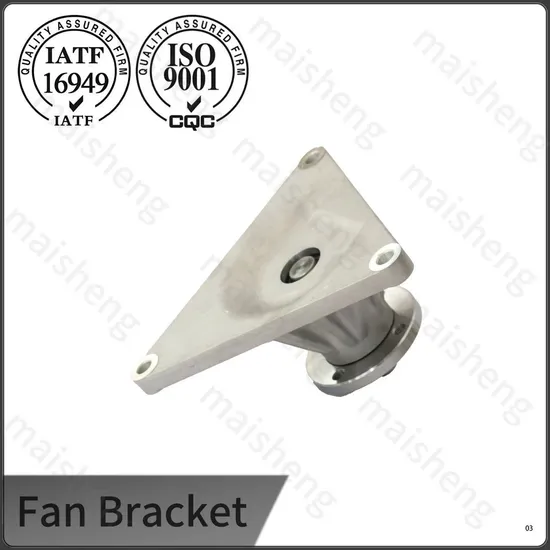

Le support de ventilateur de refroidissement du moteur des véhicules commerciaux est un composant structurel essentiel qui soutient le système de refroidissement du moteur des véhicules commerciaux. Fabriqué de manière professionnelle pour les scénarios de flotte et de véhicules d'ingénierie, ce support de ventilateur de véhicule commercial stabilise le fonctionnement du ventilateur de refroidissement, résout les problèmes de décalage et de secousses du ventilateur causés par les vibrations de conduite à long terme et assure une dissipation continue et efficace de la chaleur du moteur.
Les corps des supports sont moulés à partir d'une fonte ductile à haute résistance conforme à la norme GJS-500-7, qui combine une résistance à la traction minimale de 500 MPa avec un allongement supérieur à 7 %. La structure en graphite sphéroïdal agit comme un pare-fissures naturel, absorbant les vibrations de torsion transmises par le bloc moteur et l'ensemble d'embrayage du ventilateur. Chaque masse fondue est traitée avec un alliage de magnésium et de ferrosilicium pour la nodularisation avant d'être coulée dans des moules en sable lié à la résine, et un échantillon spectrométrique prélevé dans la poche confirme que les niveaux de carbone, de silicium et de magnésium restent dans des plages de contrôle strictes. Les pièces moulées subissent un cycle de recuit de ferritisation à 720 degrés Celsius pour réduire les variations de dureté à travers la pièce et améliorer l'usinabilité tout en maintenant un allongement suffisamment élevé pour tolérer des impulsions de surcharge occasionnelles.
Adoptant une structure renforcée optimisée et un processus de formage intégré, notre support de ventilateur pour véhicule commercial évite la déformation structurelle et les dommages dus à la fatigue lors d'une utilisation à long terme. Ce support de ventilateur de véhicule commercial dispose de trous de montage standard et d'une tolérance dimensionnelle précise, correspondant parfaitement à la position d'installation d'origine pour réaliser un remplacement sans problème.
Les caractéristiques usinées comprennent les alésages du boîtier de roulement, les faces de montage des poulies et les emplacements des goujons, le tout fini en un seul montage sur un centre d'usinage horizontal. La cylindricité de l'alésage est maintenue à 0,015 millimètre près, vérifiée par une jauge à air de précision qui enregistre les données de rondeur à trois positions verticales le long de chaque alésage. Le motif des trous de boulons est vérifié par rapport à une plaque maîtresse qui représente l'interface du capot avant du moteur, garantissant que l'axe du ventilateur reste à moins de 0,2 millimètre de l'axe du vilebrequin après l'installation. La profondeur du filetage et le diamètre primitif sont confirmés avec des jauges go/no go avant que le support ne soit déplacé vers la station d'assemblage où le roulement et le joint sont enfoncés sous une pression hydraulique contrôlée.
Adapté aux environnements de travail lourds, à haute température et cahoteux, le support de ventilateur de refroidissement de moteur de véhicule commercial présente une excellente rigidité structurelle et résistance aux vibrations. Ce support de ventilateur pour véhicule commercial maintient une précision d'assemblage précise dans des conditions de démarrage et d'arrêt fréquentes et sur de longues distances, réduisant ainsi efficacement les taux de défaillance du système de refroidissement et les pertes de temps d'arrêt du véhicule.
Chaque support de ventilateur de refroidissement de moteur de véhicule commercial est conforme aux normes de fabrication de l'industrie et est soumis à une inspection dimensionnelle stricte et à des tests de stabilité structurelle avant la livraison. Ce support de ventilateur pour véhicule commercial se concentre sur la durabilité globale, répondant aux besoins de fonctionnement à long terme des véhicules utilitaires légers, moyens et lourds pour l'entretien de la flotte et le remplacement des lots.
Un échantillon représentatif de chaque lot de production est monté sur un banc d'essai qui reproduit un module de refroidissement entièrement assemblé, puis soumis à un balayage de fréquence échelonné de 30 Hz à 300 Hz à une accélération de 2 g. Les fréquences de résonance sont cartographiées et comparées au modèle de conception pour confirmer que le support n'amplifie pas les ordres d'allumage connus du moteur. L'endurance à long terme fonctionne à une température ambiante de 85 degrés Celsius et une vitesse de ventilateur continue de 4 000 tr/min pendant 600 heures entraîne une croissance du jeu des roulements inférieure à 0,03 millimètre, mesurée avec un indicateur à cadran au niveau du moyeu du ventilateur. Les essais de flotte de camions de livraison régionaux ont permis d'accumuler plus de 500 000 kilomètres d'autoroutes mixtes et de routes de chantier sans aucun remplacement de support, ce qui confirme la durée de vie B10 calculée supérieure à 800 000 kilomètres pour le spectre de charge testé.
La ligne de production se trouve dans une usine certifiée IATF 16949 spécialisée dans les composants automobiles en fer et en aluminium depuis plus de 25 ans. Chaque lot de fonte ductile est étiqueté avec un numéro de chaleur lié au rapport du spectromètre, au journal des propriétés du sable et au tableau du four de recuit. Les supports usinés portent un code de série gravé au laser reliant au rapport de la machine à mesurer tridimensionnelle, à la courbe d'ajustement par pression du roulement et à la fiche d'audit finale. Pour les clients de flottes OEM, cette traçabilité prend en charge les soumissions complètes PPAP de niveau 3 et permet un confinement rapide dans les rares cas de problème sur le terrain. La salle d'outillage interne gère tous les modèles de moulage et tous les ensembles de fixations, permettant ainsi une cohérence des commandes répétées et des révisions rapides de la conception pour les nouveaux programmes de moteurs.
1.Qu'est-ce qu'un support de ventilateur pour véhicule utilitaire ?
R : Un support de ventilateur pour véhicule commercial est un composant de support moulé robuste adapté aux camions moyens et lourds, aux autocars de passagers, aux véhicules de transport d'ingénierie et aux moteurs diesel commerciaux. Il est utilisé pour installer le ventilateur de refroidissement, l'embrayage du ventilateur, la poulie de tension et la poulie d'entraînement, fixer l'ensemble du ventilateur de refroidissement, maintenir la concentricité rotative et supporter les vibrations continues générées par le fonctionnement à haute charge du moteur.
2. Quels signaux anormaux indiquent que le support du ventilateur du véhicule utilitaire est endommagé ?
R : Bruit évident de vibration métallique à l'avant du moteur lors de l'accélération ou de la montée ; tremblement important du ventilateur à grande vitesse ; déviation et fissuration fréquentes de la courroie d'entraînement ; température de l'eau élevée et continue en conduite à pleine charge ; assemblage de ventilateur desserré avec espace d'oscillation visible.
