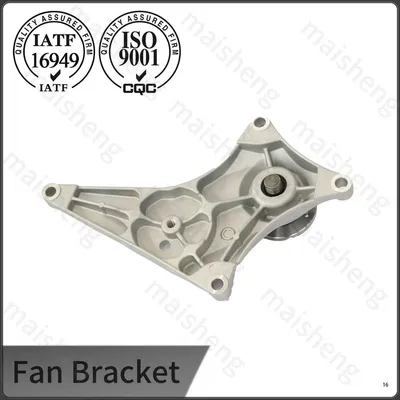

Support de ventilateur de refroidissement de moteur de véhicule léger

Avec une expérience éprouvée de plus de 25 ans dans la fabrication de supports de ventilateur pour véhicules légers, nous avons construit une ligne de production complète avec une expertise approfondie dans la fabrication de moules, soutenue par une équipe professionnelle qui offre un service complet de personnalisation OEM et ODM, de la conception de moules personnalisés à la fabrication de produits finis. Notre système de gestion de la qualité certifié ISO 9001 garantit que chaque étape répond aux normes internationales, soutenu par des contrôles de qualité complets à 100 % à l'arrivée et en cours de processus pour respecter les spécifications de produits les plus élevées.

Construits en alliage d'aluminium durable et léger pour des performances et une longévité optimales, nos produits sont livrés de manière fiable et ponctuelle grâce à notre système logistique efficace, tandis que notre équipe d'ingénierie dédiée fournit des solutions techniques sur mesure pour des besoins spécifiques. Chaque support de ventilateur de refroidissement de moteur de véhicule léger est couvert par une garantie complète, vous offrant une tranquillité d'esprit inégalée.

Spécifications du produit

Ce support de ventilateur pour véhicule léger est un élément structurel essentiel du système de refroidissement du moteur. Il maintient solidement le ventilateur de refroidissement dans sa position précise, empêchant tout mouvement indésirable ou tout désalignement pendant le fonctionnement. Cela garantit que le ventilateur fonctionne avec une efficacité maximale, favorisant une dissipation thermique constante et aidant à maintenir des températures de moteur stables dans des conditions de conduite quotidiennes.

Caractéristiques de l'alliage et traitement thermique

Le corps du support de ventilateur de refroidissement de moteur de véhicule léger est moulé à partir d'un alliage AlSi7Mg0.3, un matériau largement utilisé pour les pièces structurelles automobiles en raison de sa teneur équilibrée en silicium qui garantit la fluidité et un retrait réduit lors de la solidification. Après la coulée par gravité, les composants subissent un cycle de traitement thermique T6 qui comprend un chauffage de la solution à 520 degrés Celsius, une trempe à l'eau et un vieillissement artificiel à 160 degrés Celsius pendant six heures. Cette procédure produit une fine distribution de précipités de Mg2Si qui élèvent la dureté dans la plage HBW de 85 à 95 et donnent une résistance à la traction supérieure à 260 MPa. Une analyse spectrographique de chaque lot de coulée confirme que la teneur en fer reste inférieure à 0,5 %, empêchant ainsi la formation de phases intermétalliques fragiles qui pourraient compromettre la ductilité sous charge thermique cyclique.

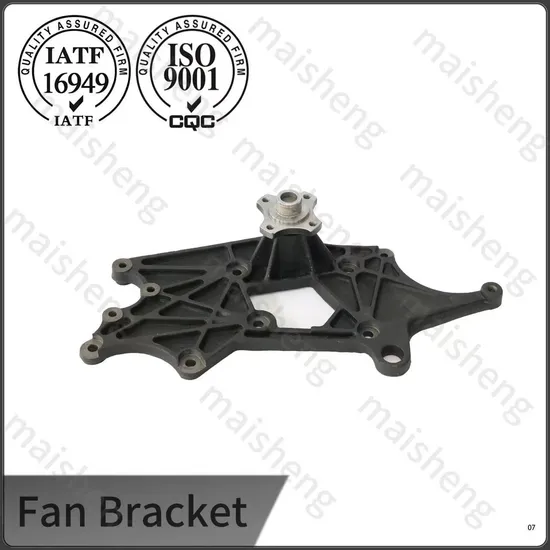

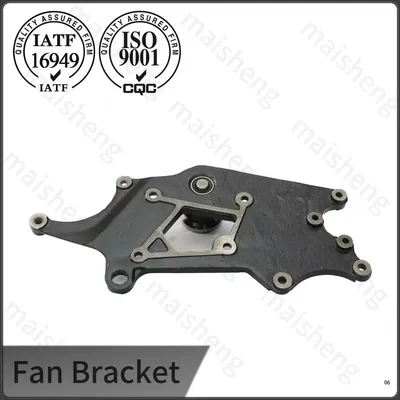

Plus de moules de support de ventilateur de véhicule léger

Précision d'usinage et contrôle de l'équilibre

Après traitement thermique et grenaillage, le support est placé sur un centre d'usinage CNC à quatre axes où l'alésage du roulement, les faces de montage et les trous de cheville sont réalisés en un seul serrage. La tolérance du diamètre d'alésage est maintenue dans H7, tandis que la coaxialité entre le pilote du ventilateur et la face de montage du moteur est maintenue à 0,05 millimètre ou mieux. Une station d'équilibrage dynamique dédiée mesure ensuite l'ensemble avec un mandrin simulant le ventilateur et l'embrayage, corrigeant tout déséquilibre inférieur à 2 grammes-millimètres en fraisant le matériau à partir de tampons désignés. Ce processus limite les forces radiales transmises au roulement de la pompe à eau, contribuant ainsi à réduire le bruit et à prolonger la durée de vie du roulement sur toute la plage de régime du moteur.

Tests d'endurance et données de terrain

Un support de validation de production est installé sur un module de refroidissement entièrement instrumenté et soumis à un cycle de température échelonné de moins 20 à 110 degrés Celsius pendant que le ventilateur tourne à 3 000 tr/min pendant 800 heures. La perte de précharge des roulements est surveillée toutes les 100 heures et doit rester inférieure à 0,02 millimètre pour passer. De plus, un test de recherche de résonance scanne la tranche de 20 Hz à 250 Hz pour confirmer que sa fréquence propre se situe en dehors de la bande de fréquence d'allumage du moteur. Les données réelles collectées auprès des flottes de taxis opérant dans des climats tropicaux montrent une durée de vie moyenne des supports dépassant 300 000 kilomètres, sans aucun cas enregistré de fissuration structurelle ou de desserrage de boulons.

Capacité des installations et documentation sur la qualité

La fabrication a lieu dans une usine certifiée IATF 16949 qui produit des composants de précision en aluminium pour les chaînes d'approvisionnement automobiles mondiales depuis plus de deux décennies. Les lingots entrants sont vérifiés par spectrométrie d'émission optique, et seuls les matériaux dont l'analyse chimique est certifiée sont libérés pour la fusion. Pendant l'usinage, des cartes de contrôle statistique du processus suivent la taille et la planéité de l'alésage, avec un seuil Cpk de 1,33 appliqué à toutes les caractéristiques critiques. Un rapport d'inspection final comprenant la disposition dimensionnelle, la dureté et la mesure de l'équilibre est archivé avec le numéro de lot, offrant une traçabilité complète depuis la matière première jusqu'à la pièce finie. Pour les projets de développement OEM, la documentation PPAP de niveau 3 est compilée comme livrable standard.

FAQ

1.Quels sont les matériaux courants pour les supports de ventilateur de véhicules légers ?

R : Il existe deux matériaux courants : la fonte d’aluminium et la fonte. Les supports en fonte d'aluminium sont légers, avec une bonne dissipation thermique et une faible charge, adaptés aux voitures particulières et aux fourgonnettes légères grand public. Les supports en fonte présentent une rigidité élevée, une forte résistance aux chocs et une non-déformation, idéaux pour les camions légers et les véhicules soumis à des charges élevées fréquentes.

2. Quel matériau de support de ventilateur est le plus durable pour les véhicules légers ?

R : Pour les véhicules urbains légers quotidiens, les supports en aluminium moulé de haute précision sont suffisants et plus économes en énergie. Pour les véhicules légers fonctionnant souvent à pleine charge, en montée et en conduite longue distance, les supports en fonte sont plus durables. Ils résistent à la fatigue due aux vibrations à long terme et ne se desserrent ni ne se déforment, avec une stabilité opérationnelle plus élevée.

3.Quelle pratique d'installation permet d'éviter l'usure prématurée des roulements dans un support de ventilateur en aluminium ?

R : Avant de serrer les boulons de montage, alignez le support avec les goupilles du capot avant du moteur et assurez-vous que les surfaces de contact sont exemptes de vieux matériau de joint ou de corrosion. Serrez les fixations dans une séquence croisée jusqu'à la valeur de couple spécifiée par le constructeur du moteur, généralement 20-25 Nm pour les boulons M8. Après avoir installé l'ensemble ventilateur et embrayage, faites tourner le ventilateur à la main pour confirmer qu'il tourne librement sans interférence. Revérifiez le couple des boulons après les 500 premiers kilomètres de conduite pour compenser tout tassement initial au niveau des interfaces de contact.
