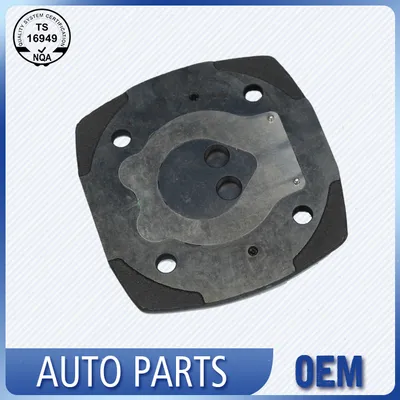

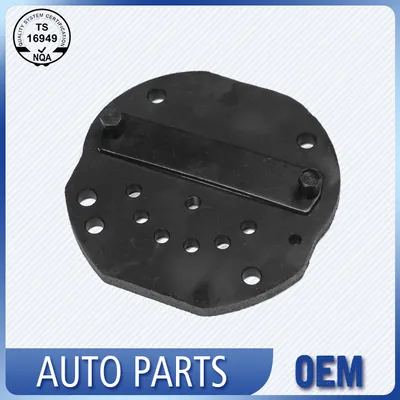

La plaque de soupape de métallurgie des poudres adopte un savoir-faire mature en matière de compactage et de frittage de poudre adapté aux demandes correspondantes des compresseurs d'air automobiles. La microstructure interne homogène atténue efficacement la concentration des contraintes partielles générées lors des cycles fréquents d'ouverture et de fermeture des vannes, réduisant ainsi le risque de déformation locale sous une pression alternative continue. Chaque pièce finie est vérifiée pour la planéité et la tolérance de position des trous conformément aux normes d'inspection des accessoires automobiles, en s'adaptant aux diverses exigences d'assemblage réelles du remplacement du marché secondaire et à l'appariement régulier des accessoires pour plusieurs types de véhicules.
La plaque de soupape de métallurgie des poudres présente une structure interne uniformément répartie formée par frittage de poudre, qui disperse les contraintes de compression alternées générées par l'ouverture et la fermeture répétées des soupapes dans les compresseurs d'air. Cette caractéristique structurelle évite l'accumulation de contraintes partielles après de longues heures de fonctionnement cyclique et réduit la possibilité de flexion ou de déformation locale sous une pression dynamique continue, maintenant ainsi l'efficacité de compression normale des ensembles compresseurs automobiles sous des charges de conduite quotidiennes.
Le matériau de départ est une poudre de fer atomisée dans l'eau mélangée à 2 pour cent de cuivre et 0,8 pour cent de graphite, une composition sélectionnée pour sa capacité à former une microstructure perlitique avec des phases dispersées riches en cuivre pendant le frittage. Le compactage est effectué sur une presse hydraulique à 600 MPa, donnant au compact vert une uniformité de densité suffisante pour un retrait prévisible. Le frittage a lieu dans un four à bande maillée sous une atmosphère d'azote-hydrogène à 1 120 degrés Celsius pendant 25 minutes, permettant au cuivre de fondre et de s'infiltrer dans les limites des particules de fer. Ce mécanisme de frittage en phase liquide ferme la porosité résiduelle et élève la densité finale au-dessus de 6,9 grammes par centimètre cube, tandis que le réseau de particules imbriquées fournit la résistance à la fatigue nécessaire pour des millions de cycles de valve. Un échantillon de dureté est extrait de chaque charge de four et doit atterrir entre 60 et 80 HRB, confirmant que le profil thermique est resté cohérent tout au long du lot.
La plaque de soupape de métallurgie des poudres est conçue en se référant aux paramètres d'installation des compresseurs d'air courants des véhicules de tourisme et utilitaires légers courants. Plusieurs spécifications matures couvrent la plupart des demandes de remplacement du marché secondaire, et nous pouvons ajuster modérément les paramètres structurels pour s'adapter aux modèles de compresseurs spéciaux en fonction des informations techniques détaillées des clients.
Après frittage, les plaques subissent une opération de meulage à double disque qui ramène les deux faces dans une tolérance de planéité de 5 microns et un parallélisme de 0,02 millimètre. La rugosité de la surface est maintenue en dessous de Ra 0,8 micron, ce qui minimise les chemins de fuite de gaz lorsque le clapet à clapet repose contre la plaque. Un échantillon de chaque lot de broyage est mesuré sur un interféromètre à lumière blanche pour confirmer que la texture du plateau est exempte de rayures directionnelles. Les positions des trous sont ensuite vérifiées sur un système de mesure par vision avec rétroéclairage, faisant référence à la référence du diamètre extérieur, et tout écart central du trou supérieur à 0,05 millimètre déclenche une correction immédiate du décalage de l'outil. L'audit final avant emballage consiste en un contrôle manuel de planéité avec une source lumineuse monochromatique et un plan optique, garantissant qu'aucune plaque avec arc détectable n'arrive au client.
La production a lieu dans la même usine certifiée IATF 16949 qui fabrique des pièces de moteurs automobiles de précision depuis plus de 25 ans. La cellule de métallurgie des poudres maintient des graphiques de contrôle statistique des processus sur la densité, la dureté et les dimensions critiques, avec un objectif Cpk de 1,33 ou plus pour la planéité et l'emplacement des trous. La généalogie des lots est préservée depuis le numéro de lot de poudre entrant jusqu'au dossier d'inspection des plaques finies, ce qui permet de retracer tout écart constaté lors de l'audit sur le terrain jusqu'à l'équipe de pressage et au cycle de four spécifiques. Pour les programmes de compresseurs OEM, nous soumettons un package PPAP complet qui comprend le diagramme de flux de processus, la PFMEA, le plan de contrôle et l'étude de capacité initiale, ainsi que les certificats de composition des matériaux et les rapports de densité frittée.
1.Quelles sont les limites inhérentes aux plaques à soupapes de métallurgie des poudres ?
R : La compacité structurelle est plus faible que celle des ébauches en fonte solide et en alliage d'aluminium CNC. Un fort impact à haute fréquence à long terme provoquera un relâchement local du matériau et une dépression de la surface ; la résistance à la traction du matériau est limitée et ne convient pas aux compresseurs haute pression à forte charge continue 24 heures sur 24 ; les micropores de surface absorbent facilement les boues d'huile et la poussière, nécessitant un nettoyage plus fréquent.
2.Les plaques de soupapes de métallurgie des poudres sont-elles une alternative rentable aux plaques de soupapes en aluminium et en fonte pour les compresseurs d'air intermittents à charge légère ?
R : Très rentable. Son coût d'achat est inférieur à celui des plaques de vannes en aluminium massif et en fonte, ses performances d'autolubrification intégrées réduisent la perte d'usure quotidienne et répondent à toutes les exigences de performances des équipements à faible pression intermittente. Il n'est pas recommandé pour les compresseurs d'air robustes fonctionnant 24 heures sur 24 en continu.
3.Quel programme de maintenance permet de prolonger la durée de vie d'une plaque de soupape de métallurgie des poudres ?
R : Inspectez la plaque à chaque intervalle de vidange d'huile du compresseur, généralement tous les 20 000 kilomètres ou 12 mois. Éliminez tout dépôt d'huile carbonisée de la surface avec une brosse douce en laiton et de l'air comprimé, en prenant soin de ne pas incruster de particules abrasives dans les micropores. Si la bande de contact du clapet à clapet présente une trace d'usure polie plus profonde que 0,05 millimètre lorsqu'elle est vérifiée avec un profilomètre, prévoyez son remplacement même si la plaque semble toujours plate. Installez toujours un nouveau joint et serrez les fixations dans une séquence diagonale à la valeur spécifiée sur la fiche technique du compresseur, car une charge inégale des boulons déformera la plaque et accélérera la fatigue de l'anche.
