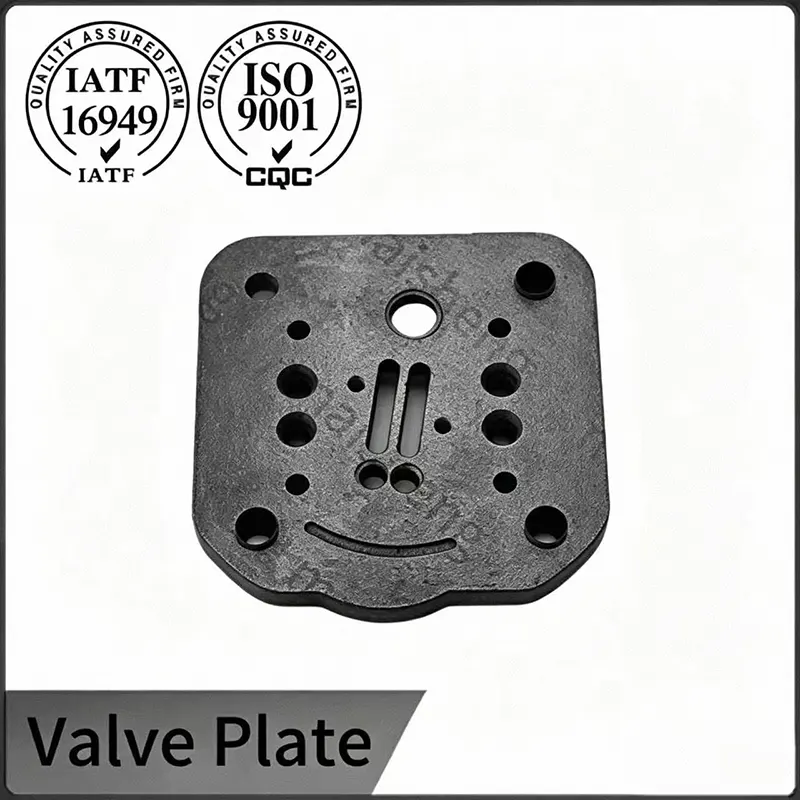

Notre plaque de soupape en fonte présente des dispositions structurelles diversifiées adaptées à un assortiment d'ensembles de compresseurs d'air automobiles couvrant les modèles de véhicules de tourisme et utilitaires. Chaque pièce subit un usinage d'alésage raffiné et une finition de contour précise pour resserrer la tolérance de montage, permettant une étanchéité à l'air durable contre les fluctuations de pression fréquentes et les charges de compression cycliques pendant le fonctionnement à long terme du véhicule. Une gamme complète de spécifications standard est conservée en stock pour une expédition rapide en vrac, tandis que la refonte dimensionnelle personnalisée est prise en charge pour satisfaire les demandes d'ajustement uniques de diverses configurations de compresseurs de rechange et OEM sur les marchés mondiaux.
Les plaques sont coulées à partir d'une fonte grise conforme à la nuance HT250, avec une résistance à la traction minimale de 250 MPa mesurée sur des barres d'essai coulées séparément. Un processus de moulage au sable lié à la résine est utilisé pour obtenir une finition de surface lisse et une épaisseur de section constante sur les bossages de boulons et les ouvertures des ports. Le traitement d'inoculation appliqué lors de l'étape de coulée affine la distribution des flocons de graphite au type A dans une matrice entièrement perlitique, ce qui confère au matériau sa rigidité et sa capacité naturelle d'amortissement des vibrations. Après le découpage, les pièces moulées brutes passent dans un four de détente à 550 degrés Celsius pour un trempage contrôlé, éliminant les contraintes résiduelles du processus de refroidissement et stabilisant la géométrie de la pièce avant l'usinage.
La plaque de soupape en fonte est structurellement optimisée pour compenser les vibrations mécaniques continues transmises par le moteur du véhicule et la tringlerie du compresseur pendant la conduite. La répartition bien proportionnée des trous internes aide à disperser uniformément les contraintes de vibration récurrentes sur l'ensemble du composant, empêchant ainsi le déplacement du joint et les fuites d'air déclenchées par un trajet prolongé sur route cahoteuse. Ces caractéristiques de résistance aux vibrations permettent aux compresseurs d'air adaptés de maintenir des performances de compression constantes dans des conditions de chaussée variées, des routes urbaines aux routes de montagne accidentées.
La finition de l'alésage et la planéité de la surface influencent directement la capacité d'étanchéité de la plaque à clapets. Après le cycle de détente, les plaques sont placées sur un centre d'usinage CNC où tous les trous de boulons sont percés et taraudés dans un seul montage, en maintenant une tolérance de position trou par rapport à la référence de 0,05 millimètre. La face d'étanchéité est ensuite rodée jusqu'à une planéité de 0,01 millimètre par 100 millimètres de longueur, vérifiée sous une source de lumière monochromatique et un plan optique. Une vérification au profilomètre confirme que la rugosité de la surface reste inférieure à Ra 0,6 micron, réduisant ainsi les chemins de fuite microscopiques qui pourraient dégrader l'efficacité volumétrique du compresseur. Les échantillons d'audit finaux sont assemblés avec un joint d'essai et pressurisés à 1,2 fois la pression de service nominale sous l'eau, sans émission de bulles requise pour l'acceptation.
La plaque de valve en fonte possède une propriété physique stable pour éviter la déformation ou la distorsion dimensionnelle lors du stockage en entrepôt à long terme et de l'expédition internationale sur de longues distances. Un processus de formage cohérent maintient les produits finis dans des contours fixes dans des conditions de température et d'humidité ambiantes ordinaires, réduisant ainsi les pertes de rejet anormales causées par la déformation des pièces lors de l'emballage en vrac et du transport transfrontalier pour les concessionnaires mondiaux de pièces automobiles.
L'ensemble de la ligne de production fonctionne au sein d'un système de gestion certifié IATF 16949, soutenu par plus de 25 ans d'expérience dans la fabrication de composants automobiles de précision. Chaque lot de fer brut entrant est vérifié par spectrométrie d'émission optique par rapport au certificat de matériau, et la composition chimique est archivée avec l'indice de fusion. Les paramètres du processus d'usinage sont surveillés à l'aide de cartes de contrôle statistique et les indices de capacité pour les dimensions critiques sont maintenus au-dessus de 1,33. Chaque plaque finie porte un code de lot permanent qui renvoie au numéro de chaleur de coulée, au diagramme du cycle de détente, à la révision du programme CNC et au rapport d'inspection final. Cette structure de traçabilité prend en charge les soumissions PPAP complètes de niveau 3 pour les programmes OEM de compresseurs, y compris les diagrammes de flux de processus, les documents PFMEA et les certifications des matériaux.
1. À quels types d'équipements les plaques de soupape en fonte conviennent-elles ?
R : Ils sont principalement utilisés pour les compresseurs d'air à piston industriels robustes, les pompes à air de frein de véhicules d'ingénierie, les grands compresseurs d'alimentation en air stationnaires et les équipements avec un fonctionnement continu à pleine charge de longue durée. Il cible les scénarios de travail à fortes vibrations et haute pression dans lesquels les plaques en alliage d'aluminium ne peuvent pas maintenir une stabilité dimensionnelle à long terme.
2. Le compresseur fuit toujours de l'air après le remplacement d'une nouvelle plaque de soupape en fonte, quelle en est la raison ?
R : Il s’agit rarement d’un défaut de qualité de la nouvelle plaque de soupape. Les principales raisons incluent la rouille non polie et les résidus de carbone sur la surface de montage du cylindre, le plan d'étanchéité de la culasse déformé, l'incapacité de remplacer les roseaux d'admission et d'échappement appariés de manière synchrone et le couple de serrage des boulons incohérent pendant l'assemblage. Nettoyez les surfaces de contact, remplacez les clapets et calibrez le couple pour éliminer les fuites.
3.Quel est le couple de serrage des boulons et la séquence de serrage recommandés pour une plaque de soupape en fonte ?
R : Reportez-vous au manuel d'entretien du compresseur pour connaître la valeur exacte, généralement de 10 à 15 Nm pour les fixations M6 en fonte. Serrez les boulons en diagonale en deux étapes, d'abord à la moitié du couple cible, puis à la valeur finale. Après les 10 premières heures de fonctionnement, revérifier le couple avec une clé calibrée alors que la culasse est à température ambiante. Un chargement uniforme des boulons empêche la plaque de se déformer et assure un contact uniforme des lames sur tout le périmètre d'étanchéité.
4.Comment un atelier peut-il inspecter visuellement une plaque de soupape en fonte avant l'installation ?
R : Placez la plaque sur une surface plane connue telle qu'un bloc de granit et essayez de la faire basculer à la main. Toute oscillation perceptible indique une distorsion résiduelle. Examinez l'état du filetage avec une jauge Go et passez un doigt propre sur la face d'étanchéité pour détecter les rayures ou les piqûres. Vérifiez les bords des trous de boulons pour déceler les bavures et retirez-les avec de la toile émeri fine le cas échéant. Une plaque qui réussit ces contrôles simples et ne présente aucune fissure visible lorsqu'elle est éclairée sous un angle est prête à être installée.
