Collecteur d'échappement en fonte

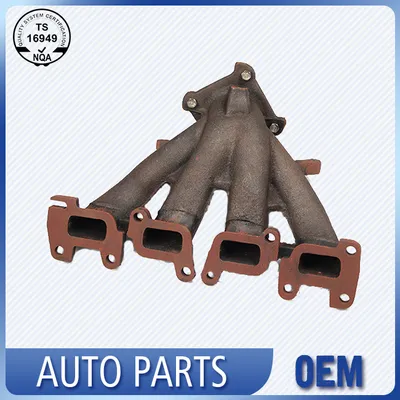

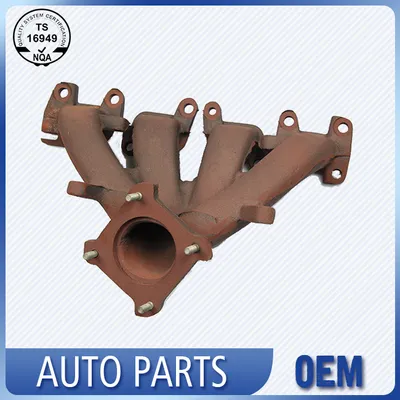

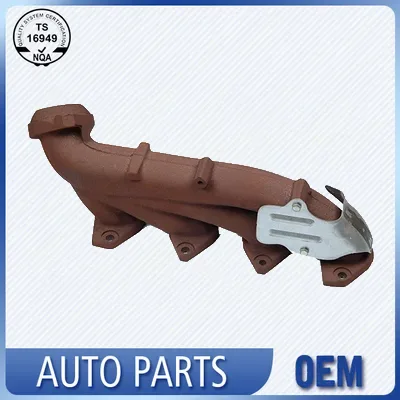

Notre série de collecteurs d'échappement en fonte couvre une large gamme de configurations, y compris les modèles à 3 cylindres, 4 cylindres et de type V, pour s'adapter à la plupart des véhicules de tourisme, des camions légers et des moteurs commerciaux. Chaque collecteur offre une excellente conductivité thermique et une excellente résistance aux fissures à des températures de fonctionnement extrêmes.

Conçus avec des glissières internes optimisées, ces collecteurs assurent un flux de gaz d'échappement équilibré, réduisant ainsi la contre-pression et améliorant l'efficacité du moteur. Les brides renforcées et la construction à parois épaisses empêchent la déformation et les fuites lors d'une utilisation prolongée. Toutes les unités sont inspectées dimensionnellement et testées sous pression pour répondre aux normes d'ajustement et de performance OE, ce qui en fait des remplacements fiables pour l'entretien de la flotte et les réparations individuelles.

Spécifications du produit

Les collecteurs d'échappement en fonte excellent en termes de stabilité thermique et de résistance à la fatigue pour les moteurs à forte charge. Leur construction dense dissipe uniformément la chaleur, réduisant les points chauds tout en maintenant un débit d'échappement constant pour soutenir la réponse du turbo et le contrôle des émissions. Conçus pour une compatibilité directe, ils éliminent les modifications coûteuses, offrant des performances fiables et nécessitant peu d'entretien pour les reconstructions de moteurs et les mises à niveau de flotte.

Microstructure et conductivité thermique

La chimie du fer est formulée pour produire du graphite en flocons de type A uniformément dispersé dans une matrice perlitique, une combinaison qui donne une conductivité thermique proche de 50 watts par mètre Kelvin à 200 degrés Celsius. Ce niveau de transfert de chaleur déplace rapidement l'énergie thermique des parois des ports vers le corps du capteur, atténuant ainsi les gradients de température qui autrement concentreraient les contraintes près des joints de bride. Les flocons de graphite servent également d'absorbeurs de contraintes internes ; lorsque le collecteur oscille entre des températures ambiantes et des gaz d'échappement dépassant 700 degrés Celsius, la déformation microscopique se localise au niveau des pointes du graphite plutôt que d'avancer dans des réseaux de fissures continus. Chaque fusion est évaluée avec un test de refroidissement et une analyse spectrographique, confirmant que l'équivalent en carbone et la teneur en silicium restent dans des bandes étroites pour maintenir une forme de graphite constante.

Processus de moulage et soulagement du stress

Les coques des collecteurs sont façonnées dans des moules en sable lié à la résine, conçus avec un système de déclenchement sous pression pour maintenir la vitesse du métal à un niveau bas et réduire l'érosion du sable. Après avoir été coulées et secouées, les pièces moulées brutes passent dans un four de normalisation continu à 880 degrés Celsius. Cette étape dissout les carbures qui ont pu se former lors du refroidissement et reconstruit une structure perlitique uniforme, donnant une enveloppe de dureté de 180 à 220 HBW sur l'ensemble de la pièce. Après normalisation, les brides sont usinées à plat et les ouvertures des ports sont finies avec une rugosité de surface contrôlée inférieure à 6,3 micromètres Ra. La dernière opération thermique est une relaxation des contraintes à basse température à 550 degrés Celsius pendant trois heures, qui détend les contraintes résiduelles introduites par le refroidissement de la fonderie et les coupes de fraisage lourdes, laissant le composant dimensionnellement stable pendant ses premiers cycles thermiques sur le moteur.

Validation dimensionnelle et tests de fuite

La planéité des brides est vérifiée sur une plaque de surface en granit à l'aide d'un indicateur à cadran mis à zéro en trois points d'angle, avec une limite d'acceptation de 0,15 millimètre sur la face d'étanchéité. Les positions des ports par rapport aux trous de référence sont capturées sur une machine de mesure de coordonnées de type pont pour au moins trois échantillons par équipe, garantissant que l'alignement des canaux correspond à la culasse du moteur dans une zone de tolérance de 0,3 millimètre. Chaque collecteur terminé est ensuite fixé sur un dispositif de test d'étanchéité, pressurisé à 1,5 bar avec de l'air d'atelier et immergé dans un réservoir d'eau. Tout flux continu de bulles déclenche une quarantaine immédiate et un examen des causes profondes. Pour les applications de turbocompresseur, un test supplémentaire de fuite à chaud à 250 degrés Celsius est effectué périodiquement à l'aide d'un traceur à l'hélium, vérifiant que la dilatation thermique du corps moulé n'ouvre pas de microvides au niveau du joint du collecteur.

Expérience de fabrication et documentation qualité

L'ensemble de la séquence de production se déroule dans une installation certifiée IATF 16949, spécialisée dans les pièces automobiles moulées et usinées depuis plus de 25 ans. Chaque chaleur de fer se voit attribuer un numéro de lot unique qui apparaît sur le bon de livraison et est lié à l'enregistrement du spectromètre, au rapport d'essai de sable et au tableau de traitement thermique correspondants. Les collecteurs finis sont marqués d'un code à encre permanent qui fait référence à ce lot, permettant une traçabilité complète en amont même après des années de service sur le terrain.

Lorsqu'un client OEM demande une soumission de processus d'approbation de pièce de production, nous fournissons un dossier de niveau 3 qui contient le diagramme de flux du processus, une analyse des modes de défaillance et de leurs effets, des indices de capacité pour les dimensions critiques et le certificat de matériau du laboratoire de fonderie. Ce package donne aux équipes d'ingénierie les données dont elles ont besoin pour valider le collecteur pour leur plate-forme moteur spécifique.

Plus de moules de collecteur d’échappement en fonte

Collecteurs d'échappement en fonte de qualité supérieure conçus pour la durabilité, la stabilité thermique et un débit d'échappement optimisé.

FAQ

1. À quels véhicules et moteurs les collecteurs d'échappement en fonte sont-ils applicables ?

R : Il correspond aux camions diesel lourds, aux machines d'ingénierie, aux équipements agricoles, aux véhicules utilitaires de grande cylindrée, aux moteurs à essence de la vieille école et aux moteurs turbocompressés pour charges lourdes. Il est spécialement conçu pour les conditions de travail avec des températures d'échappement ultra élevées, un fonctionnement à pleine charge de longue durée et des vibrations sévères, où les collecteurs en acier minces sont sujets à la déformation et à la fissuration.

2. Quelles sont les principales causes de fissuration et de fuite d’air des collecteurs d’échappement en fonte ?

R : Les cycles thermiques froids-chauds fréquents produisent d’énormes contraintes thermiques qui forment des fissures de fatigue ; Une mauvaise installation avec un couple excessif endommage la structure de la bride ; un bouclier thermique manquant ou endommagé entraîne une combustion locale à ultra haute température ; l'utilisation à long terme de joints minces de qualité inférieure provoque des contraintes inégales sur la bride ; les chocs externes lors de l'entretien ou de la conduite tout-terrain créent des fissures dures.

3. Comment l'usine confirme-t-elle que chaque collecteur répond aux spécifications OE avant expédition ?

R : Une porte de déverrouillage à quatre étages est appliquée. Tout d’abord, la chimie du fer brut est vérifiée par rapport à la carte de fusion. Deuxièmement, après le traitement thermique, un test de dureté et un contrôle microstructural aléatoire sont effectués. Troisièmement, les dimensions usinées sont mesurées sur un plan d'échantillonnage basé sur la taille du lot. Enfin, chaque pièce est soumise au test d'étanchéité par immersion dans l'eau décrit ci-dessus et le résultat est enregistré. Un inspecteur d'emballage compare ensuite l'unité au numéro de pièce du client et confirme visuellement l'état de la surface. Cette approche à plusieurs niveaux garantit que les exigences en matière de dimensions, de matériaux et d'étanchéité sont satisfaites avant que le produit ne quitte le quai.
