Imaginez un véhicule moderne roulant sur l’autoroute à 120 km/h. À l'intérieur de ses roues, de son moteur et de sa transmission, des dizaines deRoulement automatiqueles composants fonctionnent en parfaite synchronisation, chacun supportant des arbres rotatifs tout en supportant d'immenses charges radiales et axiales. Une défaillance d'un seul roulement peut provoquer le grippage d'une roue, des dommages à la transmission ou une panne complète du moteur. Pourtant, les véhicules d'aujourd'hui parcourent régulièrement plus de 300 000 kilomètres sans un seul problème lié au roulement. Qu’est-ce qui a rendu possible cette remarquable fiabilité ? La réponse réside dans quatre révolutions technologiques interconnectées : des matériaux avancés qui résistent à la fatigue au niveau microscopique, une fabrication ultra-précise qui élimine les concentrations de contraintes, des systèmes d'étanchéité sophistiqués qui empêchent les contaminants d'entrer et des technologies intelligentes émergentes qui prédisent les pannes avant qu'elles ne surviennent. Ces progrès ont transformé l'humble Auto Bearing d'un simple composant mécanique en un système hautement technique qui soutient la sécurité et la longévité de chaque véhicule sur la route.
Cette évolution n’est pas fortuite. C'est le résultat de décennies de recherche en tribologie (la science du frottement et de l'usure), de la métallurgie et du contrôle des processus de fabrication. Les roulements automobiles d'aujourd'hui fonctionnent dans des conditions qui auraient été impensables il y a seulement vingt ans : des températures supérieures à 150 °C dans les applications de moyeux de roue, des vitesses de rotation supérieures à 10 000 tr/min dans les turbocompresseurs et une exposition à l'eau, au sel et à la poussière abrasive. Pourtant, les taux d’échec ont diminué d’un ordre de grandeur. Cet article analysera les avancées technologiques spécifiques à l'origine de cette révolution de la fiabilité, depuis l'acier qui constitue le noyau du roulement jusqu'aux capteurs qui pourraient un jour permettre à votre voiture de vous « dire » quand un roulement a besoin d'attention. Nous explorerons la philosophie d'ingénierie derrière chaque avancée et fournirons des informations pratiques aux professionnels qui spécifient, entretiennent ou fabriquent ces composants critiques.
UnRoulement automatiqueest un composant mécanique conçu avec précision qui permet un mouvement de rotation ou linéaire tout en réduisant la friction et en supportant les charges. Dans le contexte des applications automobiles, les roulements automatiques se trouvent dans pratiquement tous les éléments mobiles : moyeux de roue, transmissions, moteurs, systèmes de direction, alternateurs et même turbocompresseurs. Pour comprendre leur fonction, imaginez le système squelettique humain : les os fournissent la structure, mais les articulations permettent le mouvement. Les roulements automatiques sont les « articulations » d'un véhicule, permettant aux composants de tourner en douceur tout en supportant le poids et les forces générées pendant le fonctionnement.
L'anatomie de base d'un roulement automatique est remarquablement cohérente d'un type à l'autre. Il se compose de quatre éléments principaux : une bague intérieure (qui se monte sur l'arbre rotatif), une bague extérieure (qui s'insère dans le boîtier), des éléments roulants (billes, rouleaux ou aiguilles) qui supportent la charge et réduisent la friction, et une cage ou un dispositif de retenue qui maintient les éléments roulants uniformément espacés. De plus, la plupart des roulements automobiles modernes intègrent des joints ou des protections pour retenir le lubrifiant et exclure les contaminants. La sélection du matériau, de la géométrie et de la finition de chaque élément détermine la capacité de charge, la capacité de vitesse et la durée de vie du roulement. Les types de roulements automatiques les plus couramment utilisés dans les véhicules comprennent :
L'évolution du roulement automatique, d'un simple anneau en acier au composant de haute technologie d'aujourd'hui, reflète l'évolution de l'automobile elle-même. Les premiers roulements n'étaient pas étanches, nécessitaient une lubrification fréquente et avaient une durée de vie mesurée en dizaines de milliers de kilomètres. Les roulements automobiles d'aujourd'hui sont des unités scellées à vie qui peuvent durer plus longtemps que le véhicule lui-même. Cette transformation n’a pas été motivée par une seule avancée décisive, mais par la recherche incessante de l’excellence en science des matériaux, en précision de fabrication et en contrôle qualité.
Dans le monde deRoulements automatiques, l'histoire de la fiabilité commence par un seul facteur, souvent négligé : le matériau. Prenons le cas d'un roulement de roue traditionnel fabriqué dans les années 1980. Son acier contenait des impuretés telles que des inclusions non métalliques, des particules microscopiques d'alumine ou de silicate qui servaient de concentrateurs de contraintes. Sous la sollicitation cyclique de la conduite quotidienne, ces inclusions provoqueraient des microfissures. Au cours de dizaines de milliers de cycles de contrainte, les fissures se propageraient jusqu'à ce qu'une section du chemin de roulement s'effrite, entraînant un fonctionnement difficile, du bruit et une éventuelle défaillance. Ce n’était pas un défaut de conception ; c'était une limitation matérielle.
Aujourd'hui, l'industrie des roulements automobiles a largement surmonté cette limitation grâce à l'adoption d'aciers pour roulements de haute pureté. La norme moderne, généralement une version modifiée de SAE 52100 (également connue sous le nom de GCr15), est fabriquée à l'aide de processus de raffinage avancés tels que le dégazage sous vide et la refusion sous laitier électrolytique. Ces processus réduisent la teneur en oxygène et en inclusions à des niveaux historiquement sans précédent. Le résultat est un acier fondamentalement plus résistant à la fatigue. Notre usine a observé que la durée de vie L10 (la durée de vie à laquelle 90 % d'une population de roulements survivront) d'un roulement automatique moderne fabriqué à partir d'acier de haute pureté est généralement 3 à 5 fois plus longue que celle d'un roulement équivalent fabriqué à partir d'acier conventionnel.
Au-delà de la chimie de l’acier, le processus de traitement thermique est tout aussi critique. Un roulement automatique doit posséder une surface dure et résistante à l'usure sur ses chemins de roulement, tout en conservant un noyau solide et résistant aux chocs. Ceci est obtenu grâce à une cémentation de précision ou un durcissement par induction, suivi d'un revenu contrôlé. L’objectif métallurgique est d’obtenir une microstructure de martensite trempée avec une granulométrie fine et uniforme. Cette structure maximise la dureté (généralement 58-62 HRC sur l'échelle Rockwell) tout en minimisant le risque de rupture fragile. Ces dernières années, notre usine a également mis en œuvre des techniques avancées de cémentation qui produisent un profil de dureté plus profond et plus cohérent, prolongeant ainsi la durée de vie en fatigue de nos produits Auto Bearing.
Pour les applications exigeant les plus hautes performances absolues, telles que les véhicules de course ou les véhicules utilitaires lourds, les roulements hybrides en céramique sont de plus en plus utilisés. Ces roulements automatiques comportent des éléments roulants en céramique de nitrure de silicium (Si3N4), qui est plus légère, plus dure et plus résistante à la corrosion que l'acier. Les éléments roulants en céramique génèrent moins de chaleur à des vitesses élevées et peuvent fonctionner sans lubrification pendant de courtes périodes, un avantage essentiel dans les situations d'urgence. Bien que le coût soit nettement plus élevé, les gains de performances en termes de vitesse et de durée de vie sont substantiels. Nous àNingbo Maixun Machines Manufacturing Co., Ltdont développé une expertise dans la fabrication et la fourniture de solutions de roulements automobiles hybrides en acier et en céramique, offrant à nos clients un choix en fonction de leurs exigences de performances spécifiques et de leurs contraintes budgétaires.
Même l’acier de la plus haute qualité échouera prématurément s’il n’est pas fabriqué avec suffisamment de précision. Le voyage d'unRoulement automatiqued'une billette d'acier à un composant fini, c'est une histoire de réduction incessante des tolérances. Considérez les surfaces critiques : les chemins de roulement et les éléments roulants. Leur rugosité de surface, leur rondeur et leur précision dimensionnelle déterminent directement la durée de vie et les performances du roulement. Une simple rayure ou une déviation de quelques microns sur la surface d'un chemin de roulement peut créer une augmentation des contraintes qui initie des fissures de fatigue, raccourcissant considérablement la durée de vie du roulement.
Le processus de fabrication d’un roulement automatique moderne est une séquence d’opérations soigneusement chorégraphiées. Cela commence par le forgeage d’anneaux en acier, qui aligne l’écoulement des grains du matériau pour améliorer la résistance. Les anneaux sont ensuite tournés aux dimensions approximatives, suivis d'un traitement thermique pour obtenir le profil de dureté requis. Mais la véritable précision réside dans les étapes de meulage et de superfinition. Ici, des meules ultra-dures et des pierres abrasives sont utilisées pour atteindre des valeurs de rugosité de surface (Ra) inférieures à 0,1 micromètre sur les chemins de roulement. Cette finition miroir est essentielle à la formation d'un film lubrifiant fiable, qui empêche le contact métal sur métal et réduit la friction et l'usure.
Les éléments roulants – billes, rouleaux ou aiguilles – subissent un parcours similaire. Ils sont meulés et rodés selon des tolérances mesurées en fractions de micron. Dans un roulement automatique moderne, la sphéricité d'une bille est généralement inférieure à 0,05 micromètre et son diamètre correspond à celui des autres billes du roulement à quelques micromètres près. Cela garantit que la charge est répartie uniformément entre tous les éléments roulants, maximisant ainsi la capacité de charge et la durée de vie du roulement. Notre usine a investi dans des rectifieuses CNC de haute précision et des lignes de rodage automatisées qui maintiennent ces tolérances de manière cohérente sur des millions de composants.
L’avancée la plus significative en matière de précision de fabrication est peut-être l’intégration de la mesure et du retour d’information en cours de processus. Les rectifieuses modernes sont équipées de capteurs qui mesurent en continu les dimensions des composants et ajustent les paramètres de rectification en temps réel. Après le meulage, chaque roulement automatique est soumis à un processus d'inspection complet, comprenant des mesures du jeu radial, du niveau de vibration et du couple. Une ligne d'inspection typique peut comprendre un analyseur de vibrations qui détecte tout défaut souterrain, un testeur d'arrondi et un gaussmètre pour l'inspection par particules magnétiques. Les données de ces inspections sont enregistrées et analysées, permettant à notre usine d'améliorer continuellement ses processus et d'identifier tout problème de qualité émergent avant qu'il ne puisse affecter nos clients.
Pour illustrer l'impact de la précision, considérez la comparaison suivante des paramètres typiques d'un roulement automatique standard par rapport à une version de haute précision.
| Paramètre | Roulement automatique standard | Roulement automatique de haute précision |
| Rugosité du chemin de roulement (Ra) | 0,2 - 0,4 µm | < 0,1 µm |
| Sphéricité de la balle | 0,1 - 0,2 µm | < 0,05 µm |
| Faux-rond radial | 5 - 8 µm | < 3 µm |
| Niveau de vibration (accélération) | 35 - 45 dB | < 25 dB |
| Durée de vie L10 calculée | 100 000 km | 300 000+km |
Deux des menaces les plus importantes pour la fiabilité d'un roulement automatique sont la pénétration de contaminants et la perte de lubrifiant. Un roulement qui est par ailleurs parfaitement conçu et fabriqué peut tomber en panne prématurément s’il n’est pas correctement scellé ou lubrifié. Cela est particulièrement vrai dans les applications automobiles, où les roulements sont exposés à l'eau, au sel de déneigement, à la poussière de frein et à des variations extrêmes de température. Les systèmes d’étanchéité et de lubrification modernesRoulements automatiquessont les héros méconnus de leur remarquable durée de vie.
Considérons un roulement de roue installé sur un véhicule qui roule fréquemment sur des routes non pavées. La poussière et les particules peuvent pénétrer même dans le plus petit espace entre les bagues du roulement. Une fois à l’intérieur, ces particules abrasives agissent comme du papier de verre sur les chemins de roulement et les éléments roulants hautement polis, provoquant une usure rapide. De même, la pénétration d’eau peut entraîner de la rouille et de la corrosion, qui génèrent des particules abrasives qui accélèrent l’usure. Pour lutter contre ces menaces, un système d’étanchéité multicouche est essentiel. L'évolution de la technologie d'étanchéité a été remarquable : depuis les simples rondelles en feutre au début du 20e siècle, jusqu'aux joints de contact en caoutchouc au milieu du siècle, en passant par les labyrinthes sophistiqués et les joints magnétiques d'aujourd'hui.
Les roulements automobiles modernes utilisent généralement ce que l'on appelle une conception « scellée à vie ». Cela implique généralement un joint en caoutchouc qui est pressé dans une rainure de la bague extérieure et entre légèrement en contact avec la bague intérieure. Le joint agit comme une barrière contre les contaminants tout en gardant la graisse lubrifiante à l’intérieur. Les conceptions plus avancées intègrent des joints multi-lèvres, où plusieurs lèvres d'étanchéité offrent une protection redondante. Dans certaines applications hautes performances, des joints labyrinthes, dans lesquels le joint et la bague rotative forment un chemin tortueux que l'eau et la poussière ne peuvent pas parcourir facilement, sont utilisés. Notre usine propose une gamme d'options d'étanchéité adaptées à des environnements spécifiques, depuis les joints de contact standard pour un usage général jusqu'aux joints à labyrinthe avancés pour les applications tout-terrain et lourdes.
La lubrification est l’autre moitié de l’équation de la fiabilité. La graisse utilisée dans un roulement automatique n'est pas une simple huile ; il s'agit d'un mélange soigneusement conçu d'huile de base, d'épaississant et d'additifs. L'huile de base fournit le film lubrifiant, l'épaississant maintient l'huile en place et les additifs (tels que des agents anti-usure, des antioxydants et des inhibiteurs de rouille) protègent les surfaces de roulement dans des conditions extrêmes. Le choix de la bonne graisse est essentiel : une graisse trop rigide générera de la chaleur et augmentera la friction, tandis qu'une graisse trop fine n'offrira pas une protection adéquate. Pour la plupart des applications automobiles, une graisse épaissie au complexe de lithium ou à la polyurée avec une huile de base ISO VG 68-100 est recommandée. Cependant, pour les applications à haute température telles que les roulements de moteur, une graisse synthétique avec un indice de viscosité plus élevé peut être nécessaire. Notre usine propose des solutions de graissage pour roulements automobiles personnalisées, avec la possibilité de spécifier le type et la quantité de graisse en fonction des conditions de fonctionnement de l'application.
| Type de joint | Niveau de protection | Application typique |
| Joint de contact à une lèvre | Modéré | Roues de voiture de tourisme (standard) |
| Joint de contact à double lèvre | Haut | Roues de voitures particulières (premium), camions légers |
| Sceau du labyrinthe | Très élevé | Camions tout-terrain, agricoles et lourds |
| Joint magnétique | Extrême | Performances à grande vitesse, course |
La prochaine frontière dansRoulement automatiquela fiabilité n'est pas une question d'acier de meilleure qualité ou de tolérances plus strictes, mais une question d'intelligence. Le concept de « roulement intelligent » intègre des capteurs directement dans l'ensemble de roulement, permettant une surveillance en temps réel des paramètres de fonctionnement critiques tels que la température, les vibrations et la vitesse de rotation. Ces données peuvent être transmises à l'ordinateur de bord d'un véhicule ou à un système basé sur le cloud, où des algorithmes avancés analysent les données pour prédire les pannes potentielles avant qu'elles ne surviennent. C'est l'essence même de la maintenance prédictive : passer d'un calendrier réactif de réparations à un système proactif où la maintenance est effectuée uniquement lorsque cela est nécessaire, en fonction de l'état réel du composant.
Prenons l'exemple d'une flotte de véhicules utilitaires. Chaque véhicule peut avoir des dizaines de roulements automatiques dans ses roues, sa transmission et son moteur. Traditionnellement, les gestionnaires de flotte s'appuyaient sur des intervalles de maintenance fixes, inspectant ou remplaçant les roulements à des bornes kilométriques prédéterminées. Cette approche est inefficace : les roulements sont souvent remplacés alors qu'ils sont encore en bon état, ce qui entraîne des coûts et des temps d'arrêt inutiles, ou à l'inverse, ils peuvent tomber en panne prématurément parce qu'ils n'ont pas été remplacés à temps. Un système de roulements intelligent change radicalement cette équation. Un capteur dans chaque roulement surveille en permanence son état de santé et envoie une alerte au système de gestion de flotte lorsqu'un changement dans le modèle de vibration ou la température indique une panne imminente. La maintenance est ensuite programmée au moment optimal, minimisant ainsi les temps d'arrêt du véhicule et maximisant l'utilisation de la durée de vie complète du roulement.
La technologie derrière les roulements intelligents évolue rapidement. Les premières versions reposaient sur de simples accéléromètres ou thermistances, mais les systèmes actuels intègrent des capteurs MEMS (Micro-Electro-Mechanical Systems) avancés capables de mesurer plusieurs paramètres simultanément. Les signaux sont traités par un microcontrôleur intégré qui filtre le bruit et analyse la signature vibratoire. Les algorithmes d'apprentissage automatique peuvent être entraînés à reconnaître des modèles spécifiques associés à différents modes de défaillance, tels que l'écaillage, l'effet Brinell ou la dégradation de la lubrification, permettant ainsi un diagnostic plus précis. Pour l’industrie des roulements automobiles, il s’agit d’une tendance disruptive. Il fait passer la proposition de valeur d’un composant purement mécanique à une solution intégrée de détection et de surveillance.
Notre usine se prépare déjà à cet avenir. Tout en continuant à fabriquer des roulements automatiques traditionnels avec les normes de qualité les plus élevées, nous avons également développé une plate-forme de roulements intelligente qui permet l'intégration des capteurs de nos clients. En concevant nos boîtiers de roulements avec des logements pour les éléments de détection et les ports de communication, nous pérennisons nos produits. Cette approche donne à nos clients la flexibilité de choisir leur propre technologie de capteur tout en bénéficiant de notre expertise en fabrication de précision. Nous pensons que le roulement intelligent améliorera non seulement la fiabilité des véhicules modernes, mais révolutionnera également l'industrie du marché secondaire, permettant de passer d'une maintenance réactive à un véritable modèle de service basé sur l'état.
Question 1 : Quels sont les signes courants indiquant qu'un roulement automatique est défectueux et doit être remplacé ?
Réponse : Les symptômes les plus courants comprennent un vrombissement ou un rugissement qui augmente avec la vitesse du véhicule, en particulier dans les virages ; une sensation de relâchement ou de jeu dans la roue ; vibrations dans le volant ou le plancher ; et dans les cas graves, une chaleur perceptible provenant du moyeu de roue. Un roulement automatique défaillant peut également faire tirer le véhicule d’un côté ou provoquer une usure inégale des pneus. Si vous soupçonnez un problème de roulement, il est conseillé de faire inspecter le véhicule rapidement. Chez Ningbo Maixun Machinery Manufacturing Co., Ltd, nous recommandons d'utiliser des roulements de remplacement de haute qualité et de nous assurer qu'ils sont correctement installés pour éviter une défaillance prématurée.
Question 2 : Que signifie la durée de vie L10 d'un roulement automatique et comment est-elle calculée ?
Réponse : La durée de vie L10 est une mesure statistique de la fiabilité des roulements, définie comme le nombre de tours ou d'heures de fonctionnement pendant lesquels 90 % d'une population de roulements identiques survivront sous une charge et une vitesse données avant l'apparition des premiers signes de fatigue. Elle est calculée à l'aide de la formule L10 = (C/P)^3 pour les roulements à billes (ou L10 = (C/P)^(10/3) pour les roulements à rouleaux), où C est la charge dynamique de base du roulement (une mesure de sa capacité de charge) et P est la charge dynamique équivalente appliquée au roulement. Une durée de vie L10 plus élevée signifie que le roulement est plus durable pour une charge donnée.
Question 3 : Quelle est la procédure correcte pour installer un roulement automatique afin d’éviter tout dommage ?
Réponse : Une installation correcte est essentielle pour atteindre la durée de vie prévue d'un roulement automatique. Les étapes clés sont les suivantes : 1) Assurez-vous que l'arbre et le boîtier sont propres et exempts de bavures ; 2) Appliquez une fine couche de lubrifiant propre sur les surfaces de roulement et de montage ; 3) Utiliser un outil d'installation correctement dimensionné qui applique une force uniquement sur l'anneau à monter (n'appuyez jamais sur les éléments roulants) ; 4) Appuyez sur le roulement uniformément et doucement, en vous assurant qu'il est bien en place ; 5) Après l'installation, vérifiez que le roulement tourne librement et qu'il n'y a pas de bruit ou de résistance inhabituelle. Notre usine fournit des guides d'installation détaillés et une assistance technique pour tous nos produits Auto Bearing.
Question 4 : Les roulements automatiques hybrides en céramique sont-ils toujours supérieurs aux roulements en acier, et à quelles applications sont-ils les mieux adaptés ?
Réponse : Les roulements hybrides en céramique (avec éléments roulants en céramique et bagues en acier) offrent plusieurs avantages par rapport aux roulements entièrement en acier : une densité plus faible (réduit les forces centrifuges), une dureté et un module plus élevés (pour une usure et une rigidité accrues) et une dilatation thermique plus faible (améliore la stabilité dimensionnelle). Ils génèrent également moins de chaleur à des vitesses élevées et peuvent fonctionner avec une lubrification marginale. Cependant, ils sont nettement plus chers. Ils conviennent mieux aux applications nécessitant des vitesses très élevées (par exemple, turbocompresseurs, moteurs électriques), des températures extrêmes ou lorsque la réduction de poids est critique (par exemple, aérospatiale, course). Pour la plupart des applications automobiles standard, un roulement automatique en acier de haute qualité offre le meilleur équilibre entre coût et performances.
Question 5 : Pourquoi les prix des roulements automobiles de même taille varient-ils autant entre les fabricants ?
Réponse : La variation des prix reflète les différences dans la qualité des matériaux, la précision de la fabrication et les normes de contrôle qualité. Un roulement automatique moins coûteux peut utiliser de l'acier de qualité inférieure avec un niveau d'impuretés plus élevé, un meulage et une finition moins précis et des processus d'inspection moins rigoureux, ce qui peut tous réduire considérablement sa durée de vie et sa fiabilité. Notre usine de Ningbo Maixun Machinery Manufacturing Co., Ltd suit un système d'assurance qualité complet couvrant la sélection des matériaux, la production et l'inspection finale, garantissant que chaque roulement automatique répond à des exigences strictes. Même si nos produits ne sont peut-être pas les moins chers, ils offrent des performances fiables et une valeur à long terme, comme en témoignent nos indices de durée de vie L10 et nos performances sur le terrain.

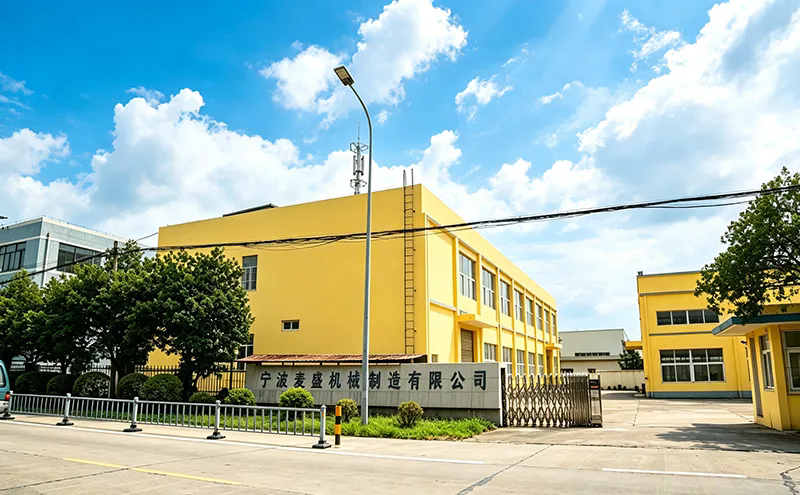

Ningbo Maixun Machines Manufacturing Co., Ltd, créée en 1999, est spécialisée dans les pièces automobiles de précision, notamment les plaques de soupapes de compresseur, les carters d'huile, les culasses, les supports de ventilateur et les carters de distribution. Guidés par une philosophie axée sur les personnes et la qualité avant tout, nous avons construit un système commercial mondial stable. Notre usine de 30 000 m² comprend un atelier moderne de 7 000 m² dans la zone industrielle de Jiangbei Zhuangqiao, équipé de lignes de production CNC, de fraisage-perçage et de tournage dédiées. Un équipement de test complet et une gestion stricte sur site garantissent une efficacité stable et une qualité fiable, faisant de nous un partenaire de confiance pour les clients du monde entier.
De l'acier de haute pureté qui constitue son noyau aux capteurs avancés qui pourraient un jour prédire son état de santé, l'Auto Bearing a subi une transformation remarquable. L'Auto Bearing d'aujourd'hui témoigne de la puissance de l'ingénierie systématique : la science des matériaux, la fabrication de précision, la technologie d'étanchéité et les systèmes intelligents émergents ont tous convergé pour créer un composant d'une fiabilité extraordinaire. Le résultat est un véhicule plus sûr, plus efficace et plus durable que tous les véhicules précédents. ÀNingbo Maixun Machines Manufacturing Co., Ltd, nous sommes fiers de contribuer à cette histoire de progrès. Notre engagement envers la qualité, la précision et la satisfaction du client nous pousse à améliorer constamment nos produits et processus Auto Bearing.
